TIPOS BÁSICOS DE UNIÓN DE LA SOLDADURA

Unión extremo cuadrado
Unión de preparacion solo en -V
Unión de regazo o traslape
Unión en -T

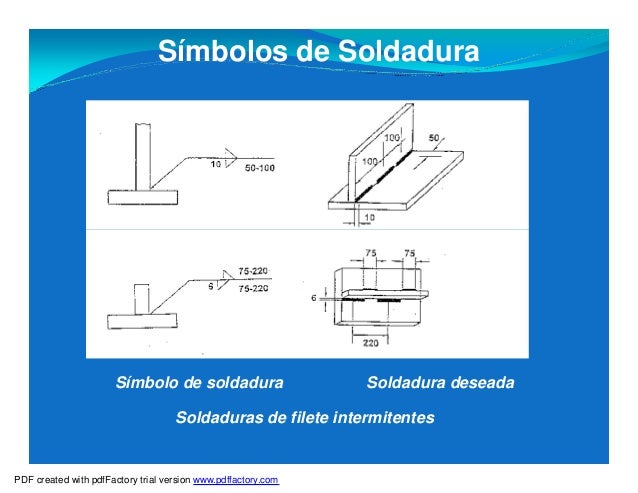

Tenemos muchos símbolos en nuestra sociedad tecnológica. Tenemos señales y rótulos que nos dicen lo que debemos hacer y dónde ir o lo que no debemos hacer o dónde no ir. En la soldadura, se utilizan ciertos signos en los planos para indicar al soldador ciertas reglas que deben seguir, aunque no tenga conocimientos de ingeniería. Estos signos gráficos se llaman símbolos de soldadura. Una vez que se entiende el lenguaje de estos símbolos, es muy fácil leer los. En la actualidad, en las operaciones de manufactura se utilizan mucho los procesos de union por soldadura (directa o con metal de aporte) y con adhesivo o por pegadura.
Se entiene como la soldadura a la unión permanente de varias piezas metálicas mediante la fundición del material de dichas piezas con o sin intervención de material de aportación.
La soldadura garantiza cohesión y resistencia cualquiera sea el procedimiento empleado en su ejecución sustitullendo al remachado como método de unión permanente.
La norma internacional ISO 2553:1992 recoge las reglas a aplicar para la reprecentación simbólica en los planos de las uniones soldadas realizada por fusión, soldeo fuerte, soldeo blando
Esta precentación simbólica consta con un símbolo base que luego se puede complementar con un símbolo adicional.
Las diferentes clases de uniones se caracterizan por un símbolo que generalmente es similar a la soldadura a realizar. El siguente símbolo es fundamental a la hora de explicar la soldadura en el plano
Simbología Elemental básica
Tabla nº 1
Simbología Elemental Básica
Tabla nº2
Simbología Elemental Básica
Tabla nº3
Símbolos elementales combinados
Cuando sea necesario se podran utilizar los símbolos elementales de forma combinada.
La siguente tabla muestra unos ejemplos:
Se llama soldadura metálica a la unión de materiales metálicos mediante el calor o la presión y con aportación o sin ella de metal de la misma clase y de los mismos limites de fusión.
Según sea el método de calentamiento se distingue en la soldadura por fusión entre soldadura por gas ( oxiasetilenica)
y soldadura de arco
La norma DIN
De acuerdo con estas nomas los datos de fabricación que comprende el dibujo de unión de soldada se resumen en los siguentes puntos de vistas:

Calidad de la unión soldada
Procedimiento de soldadura a emplear
Ejecusión del cordón de soldadura (cordón acedente, decendente, pocisión de la soldadura, etc)
Tratamiento previo y posterior, así como verificasión de los cordones de soldadura
Datos de cotas para la soldadura

Símbolos suplementarios:
Los símbolos suplementarios sirven para caracterizar la forma de la superficie externa o la forma de la soldadura, completando la información dada por los símbolos elementales. en la siguente tabla se mostraran los símbolos suplementarios y su significado.
Ventajas de la soldadura

•El tiempo de preparación es menor que en el caso de las uniones atornilladas.

•Las uniones prácticamente no se desforman.

•Las uniones son más sencillas y tiene mejor apariencia.
